CS2551系列大電流直流低電阻測試儀

應用領域

v新能源、電動汽車、軌道交通等大電流直流低電阻測試

v功率開關、斷路器、連接器接觸電阻測試

v電機、變壓器繞線電阻測試

v電線、電纜及布線匯流排等導體電阻測試

v保險絲、熔斷器電阻測試

v大電流功率器件及導電部件的導通電阻測試和壓降測試

功能介紹

v具有直流低電阻(DCR)、直流壓降(DV)測試功能

v采用恒流控制，輸出電流任意設定

v采用四端測量法，提高測量精度

v具有上、下限設置報警功能

v采用5.6吋液晶屏，直觀顯示電流、電阻或電壓值

v測試結果可同步保存，支持詳細完整的統計操作

v具有鍵盤鎖功能，防止操作者隨意修改的測試參數

v具有中、英文顯示界面，可設置30個文件，每個文件可設置99個測試步

v標配RS232、RS485和USB通信接口

v標配PLC遠控接口

v選配溫度補償功能

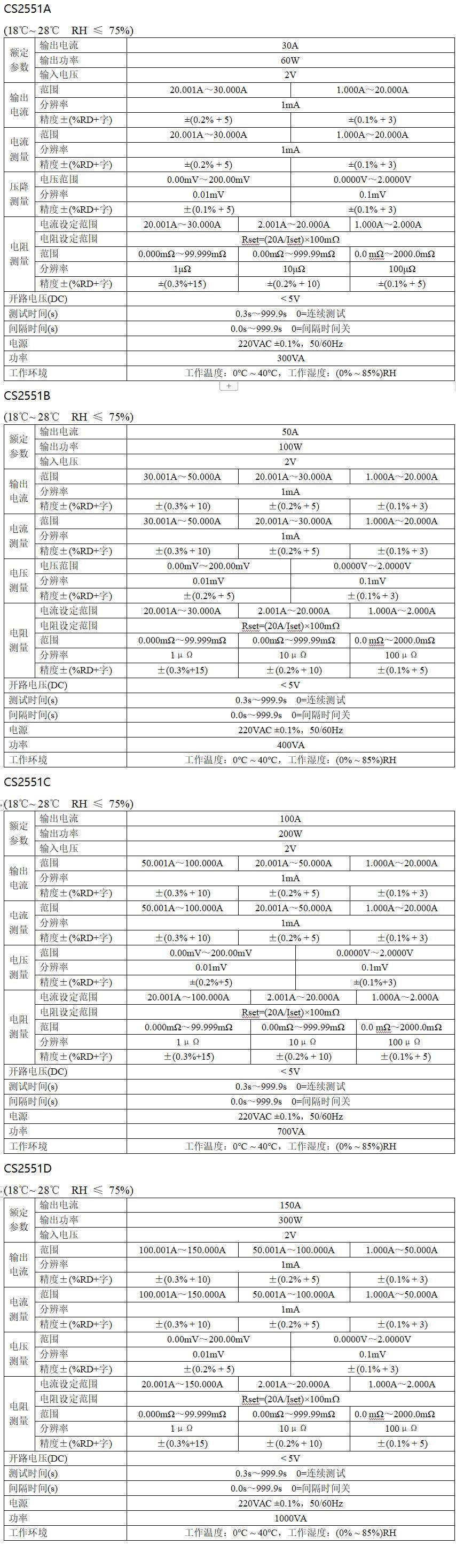

主要技術特點

v大電流恒流輸出：

最大輸出電流150A

典型輸出電流精度0.1%

輸出電流分辨率1mA

v直流低電阻(DCR)測試功能:

最大電阻測試范圍2Ω

典型測量精度0.1%

最小分辨率1μΩ

v高精度壓降(DV)測試功能：

最大電壓測量范圍2V

典型測量精度0.1%

最小分辨率0.01mV
